ヒンジ
面付けヒンジ
◎ 面付けヒンジは一般的に使われる旗丁番と異なり、木製の戸棚や家具の正面に取付けるタイプの丁番で、取付けプレート部分が装飾的なのが特徴です。
◎ 手加工のため丁番ピンまわりのアソビが大きいので、取付ける際は使用する状態に仮組してからネジ止めするなどの工夫をします。

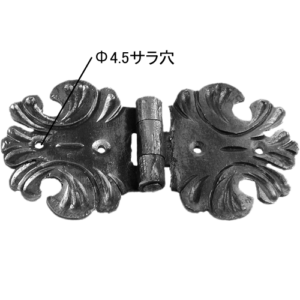

387.02.000
価格(税別)：￥7,740
在庫：標準
製作技法・材質：熱間手加工
長さ：160mm
巾：80mm
厚さ：3mm
重量：0.30kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。
Vol.5カタログ掲載ページ：073ページ

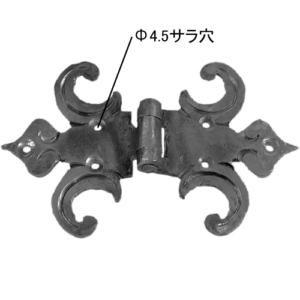

384.02.000
価格(税別)：￥6,390
在庫：標準
製作技法・材質：熱間手加工
長さ：175mm
巾：110mm
厚さ：3mm
重量：0.25kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。
Vol.5カタログ掲載ページ：073ページ

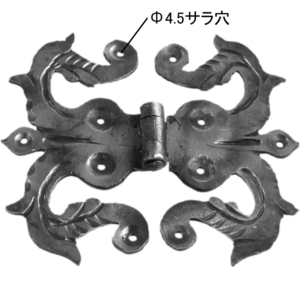

386.02.000
価格(税別)：￥10,270
在庫：標準
製作技法・材質：熱間手加工
長さ：180mm
巾：170mm
厚さ：3mm
重量：0.52kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。
Vol.5カタログ掲載ページ：073ページ

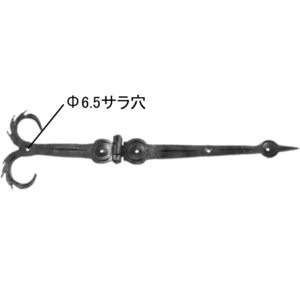

382.02.000
価格(税別)：￥8,400
在庫：在庫限り
製作技法・材質：熱間手加工
長さ：460mm
巾：130mm
厚さ：3mm
重量：0.36kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。長く伸びた腕が扉の中程まで達し、本来扉自体の補強としての効果もあります。
Vol.5カタログ掲載ページ：074ページ

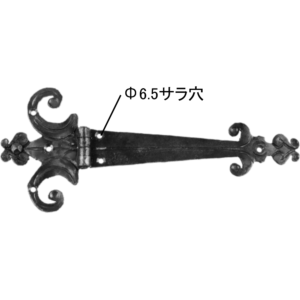

388.02.000
価格(税別)：￥7,700
在庫：在庫限り
製作技法・材質：熱間手加工
長さ：400mm
巾：165mm
厚さ：3mm
重量：0.73kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。長く伸びた腕が扉の中程まで達し、本来扉自体の補強としての効果もあります。
Vol.5カタログ掲載ページ：074ページ

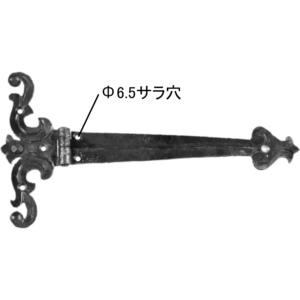

389.02.000
価格(税別)：￥7,610
在庫：在庫限り
製作技法・材質：熱間手加工
長さ：420mm
巾：215mm
厚さ：3mm
重量：0.78kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。長く伸びた腕が扉の中程まで達し、本来扉自体の補強としての効果もあります。
Vol.5カタログ掲載ページ：074ページ
418.02.000
価格(税別)：￥7,410
在庫：在庫限り
製作技法・材質：熱間手加工
長さ：360mm
巾：135mm
厚さ：3mm
重量：0.31kg
419.02.000
価格(税別)：￥8,640
在庫：在庫限り
製作技法・材質：熱間手加工
長さ：490mm
巾：185mm
厚さ：4mm
重量：0.68kg
420.02.000
価格(税別)：￥15,470
在庫：在庫限り
製作技法・材質：熱間手加工
長さ：625mm
巾：225mm
厚さ：5mm
重量：1.33kg
摘要：装飾プレート丁番です。扉が閉まっているときに丁番が見えるよう、面付けで使用します。長く伸びた腕が扉の中程まで達し、本来扉自体の補強としての効果もあります。
Vol.5カタログ掲載ページ：074ページ
パイプヒンジ

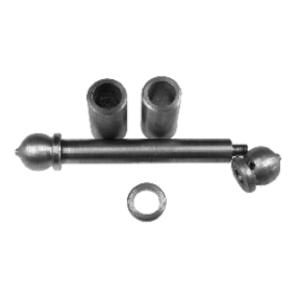

100.04.000
価格(税別)：￥2,340
在庫：標準
製作技法・材質：スチール加工
長さ：100mm
直径：Φ15mm
重量：0.12kg

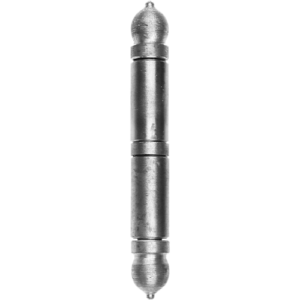

101.04.000
価格(税別)：￥4,030
在庫：標準
製作技法・材質：スチール加工
長さ：150mm
直径：Φ20mm
重量：0.32kg
102.04.000
価格(税別)：￥7,470
在庫：標準
製作技法・材質：スチール加工
長さ：210mm
直径：Φ30mm
重量：0.98kg
摘要：
Vol.5カタログ掲載ページ：074ページ
147.04.000
価格(税別)：￥2,800
在庫：標準
製作技法・材質：スチール加工
長さ：100mm
直径：Φ15mm
ネジ径：M12
ネジ長さ：70mm
重量：0.20kg

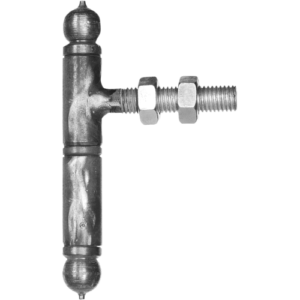

148.04.000
価格(税別)：￥5,070
在庫：標準
製作技法・材質：スチール加工
長さ：150mm
直径：Φ20mm
ネジ径：M14
ネジ長さ：80mm
重量：0.43kg
摘要：ナット間に扉縦枠をはさみ、支柱との間隔をアジャストします。
Vol.5カタログ掲載ページ：074ページ
114.04.000
価格(税別)：￥6,730
在庫：標準
製作技法・材質：熱間手加工
長さ：175mm
直径：Φ30mm
重量：1.05kg
摘要：ナット間に扉縦枠をはさみ、支柱との間隔をアジャストします。
Vol.5カタログ掲載ページ：074ページ
使用上のご注意
◎ 100.04.000、101.04.000、102.04.000は、上段は扉縦枠に、下段のヒンジパイプは門柱に、それぞれ3mmt程度のスペーサーをかませて溶接固定します。
◎ 147.04.000、148.04.000、114.04.000は、上段は扉縦枠をナットで挟み込んでアジャストし、下段のヒンジパイプを門柱に3mmt程度のスペーサーをかませて溶接固定します。
