軸吊りヒンジ(現場調整機能つき)
特 徴
◎ 25X25用軸吊りシャフト 775.04.000は、門扉縦枠上方に溶接組込みして、セットとなるアーム・軸受内で回転させるためのパーツです。
◎ 25X25用ピボット780.04.000は、門扉縦枠最下部に溶接組込みして、ピボット受777.04.000の中で回転させるためのパーツです。
◎ 中小型門扉で25X25の扉縦枠の中心を軸として回転することを想定していて、下部のピボットヒンジ(780.04.000)とセット使用します。このヒンジ方式は重量のある扉を保持回転させるのに最も適した方法とされています。
◎ レッキーメタルでは吊り込みの際に現場での召合せ微調整が可能なシステムを独自改良しました。Ｕ字軸受の位置調整で門扉の傾きを±5～6mm現場調整できます。ピボット部の調整と合わせて、両開き門扉施工時のほとんどの食違いを現場補正できます。主要素材にステンレスを使用していますので、両開き門扉の常閉側扉のような長期間開閉することがない場合でも、錆付いて動かなくなる心配がありません。
※ ご注意：
◎ 門扉の倒れ方向のモーメントを支える部位ですので、開先を十分に取って強度の出る溶接をしてください。
◎ 扉縦枠にパイプを使用し、下地メッキをかける場合は、溶接箇所直近でパイプにメッキ液抜穴を開けてください。
◎ 軸吊りシャフトとピボットの芯は一直線上になければなりません。扉の設計・製作時に十分留意してください。取付時の微調整によるズレは問題ありません。
◎ 回転部分には定期的にグリースなどの潤滑剤を補充することをお勧めします。回転時のキシミ音などが改善します。

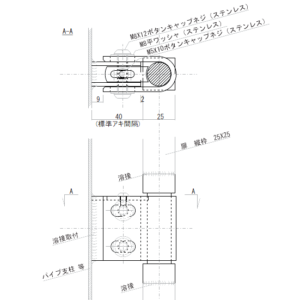

軸吊りヒンジ

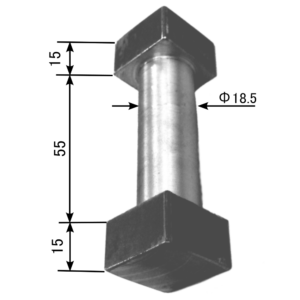

775.04.000
価格(税別)：￥3,060
在庫：標準
製作技法・材質：スチール加工
長さ：85mm
巾：25mm
適合材：角棒25X25mm
重量：0.26kg
摘要：軸吊りヒンジのシャフトです。門扉の上方ヒンジとして扉の縦枠に溶接組込みし、セットとなるアーム・軸受ホルダ内で回転させるためのパーツです。
Vol.5カタログ掲載ページ：077ページ

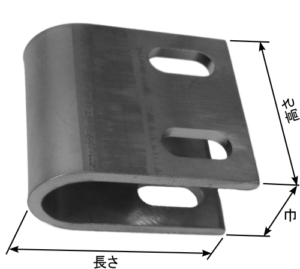

773.04.000
価格(税別)：￥7,380
在庫：標準
製作技法・材質：ステンレス加工
高さ：50mm
長さ：56.5mm
巾：27.5mm
適合材：Φ18.5mm
重量：0.16kg
摘要：軸受ホルダーです。門扉の上方ヒンジとして、アームにセットして軸吊りシャフトを回転させるためのパーツです。
Vol.5カタログ掲載ページ：077ページ

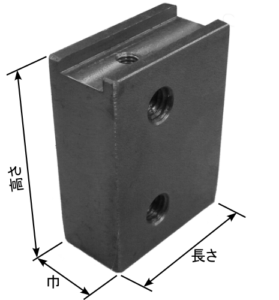

774.04.000
価格(税別)：￥4,230
在庫：標準
製作技法・材質：スチール加工
高さ：50mm
長さ：38mm
巾：19mm
重量：0.26kg
摘要：門扉の上方ヒンジとして、軸受ホルダーを支柱側にセットするためのアームです。支柱に溶接取付して軸受ホルダーをネジ止めして使用します。
Vol.5カタログ掲載ページ：077ページ

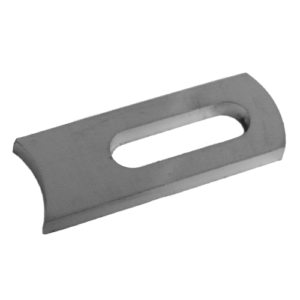

776.04.000
価格(税別)：￥690
在庫：標準
製作技法・材質：ステンレス加工
長さ：32mm
巾：12mm
厚さ：3mm
重量：0.26kg
摘要：門扉開閉時のガタつきを無くすためのアジャストプレートです。アーム上面のミゾにネジ止めして使用します。
Vol.5カタログ掲載ページ：077ページ

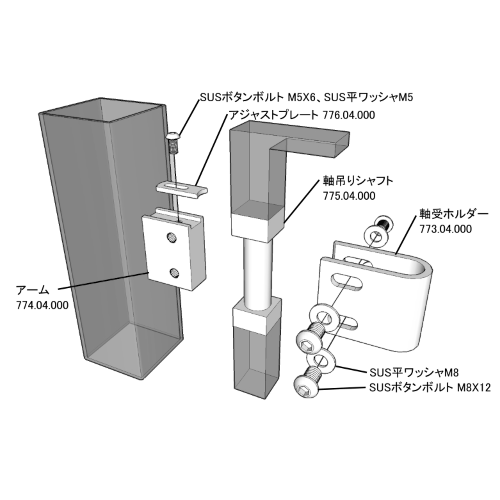

775.04.000-S
価格(税別)：￥15,360
在庫：標準
セット内容：
軸吊りシャフト775.04.000 1台
軸受ホルダー773.04.000 1台
アーム774.04.000 1台
アジャストプレート776.04.000 1枚
SUSボタンボルトM8X12と平ワッシャ 4組
SUSボタンボルトM5X6と平ワッシャ 1組
摘要：門扉上方の軸吊りヒンジの全パーツとネジ類を1セットにした商品です。
Vol.5カタログ掲載ページ：077ページ

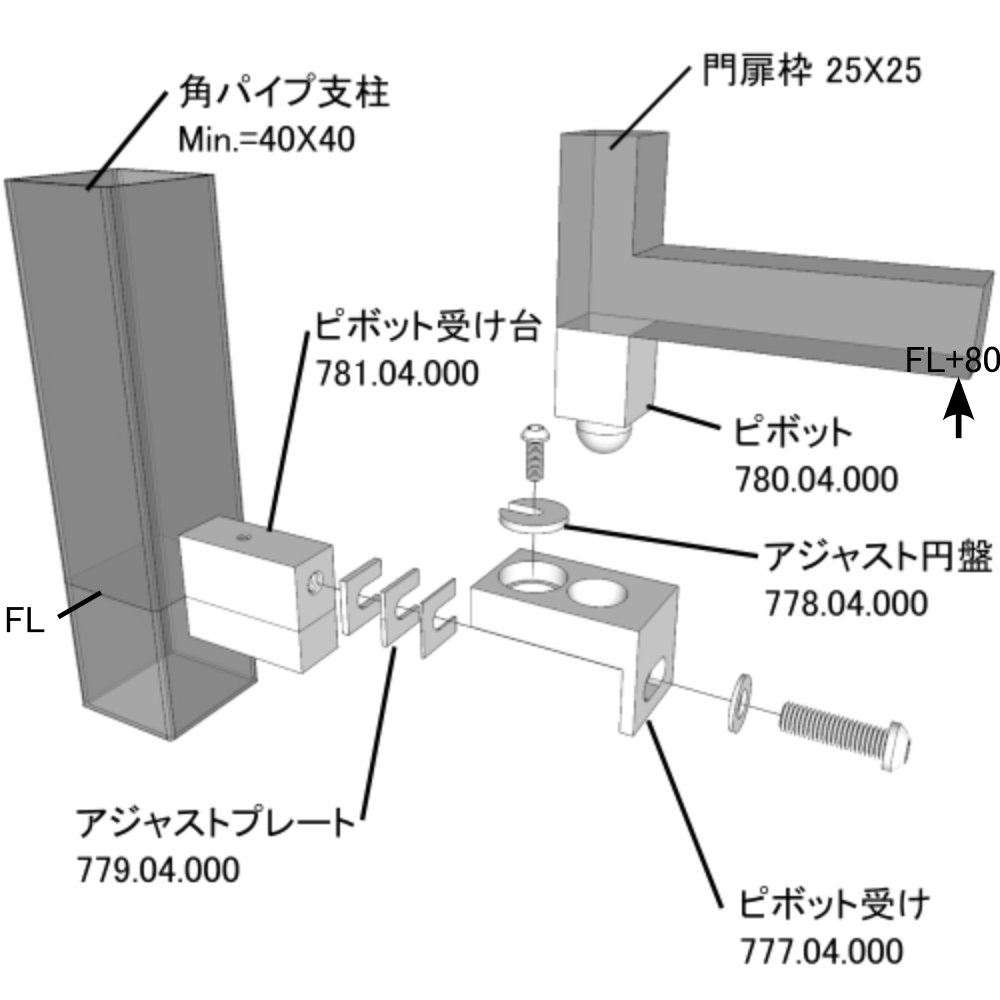

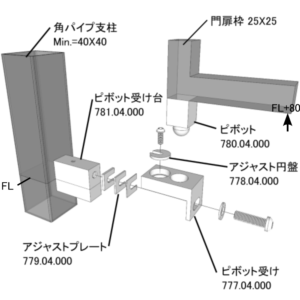

ピボットヒンジ

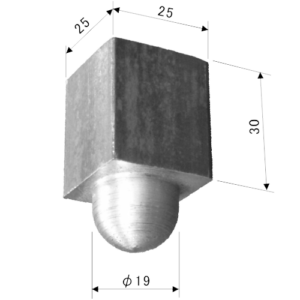

780.04.000
価格(税別)：￥1,710
在庫：標準
製作技法・材質：スチール加工
高さ：44.5mm
巾：25mm
重量：0.18kg
摘要：門扉下方のピボットヒンジのピボットです。門扉縦枠の最下部に溶接使用し、ピボット受けの中で回転します。
Vol.5カタログ掲載ページ：077ページ
777.04.000
価格(税別)：￥12,420
在庫：標準
製作技法・材質：ステンレス加工
高さ：41mm
長さ：65mm
巾：38mm
重量：0.26kg
摘要：門扉下方のピボットヒンジのピボット受けです。ピボット受け台に乗せて使用し、扉のピボットを入れて回転させます。
Vol.5カタログ掲載ページ：077ページ

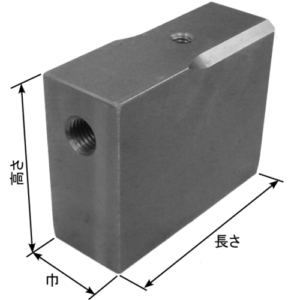

781.04.000
価格(税別)：￥3,240
在庫：標準
製作技法・材質：スチール加工
高さ：50mm
長さ：65mm
巾：25mm
重量：0.61kg
摘要：門扉下方のピボットヒンジのアーム(ピボット受け台)です。支柱側に溶接して使用します。ピボット受けを乗せ、扉のピボットを入れて回転させます。
Vol.5カタログ掲載ページ：077ページ

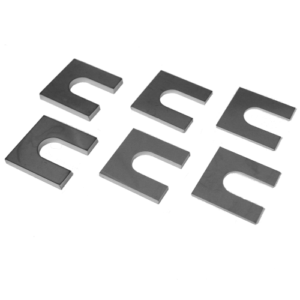

779.04.000
価格(税別)：￥2,340
在庫：標準
製作技法・材質：ステンレス加工
長さ：24mm
巾：24mm
厚さ：1,2,3mm(各2枚入り)
重量：0.038kg
摘要：ピボット受けをアーム(ピボット受け台)に取付ける際のスペーサー(アジャストプレート)です。まず、それぞれの厚みのスペーサーを1枚ずつ重ねて挿入し6mmにするのが規定値です。そこからプレートを出し入れして、扉の傾きを寸法調整します。
Vol.5カタログ掲載ページ：077ページ

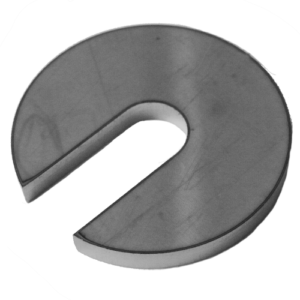

778.04.000
価格(税別)：￥590
在庫：標準
製作技法・材質：ステンレス加工
直径：24mm
厚さ：3mm
重量：0.009kg
摘要：ピボット受けを取付調整後、上から締め付けるためのベース(アジャスト円盤)です。ピボット受け台のネジ穴がどこにあっても、スリットがアジャストして締め付けることができます。
Vol.5カタログ掲載ページ：077ページ

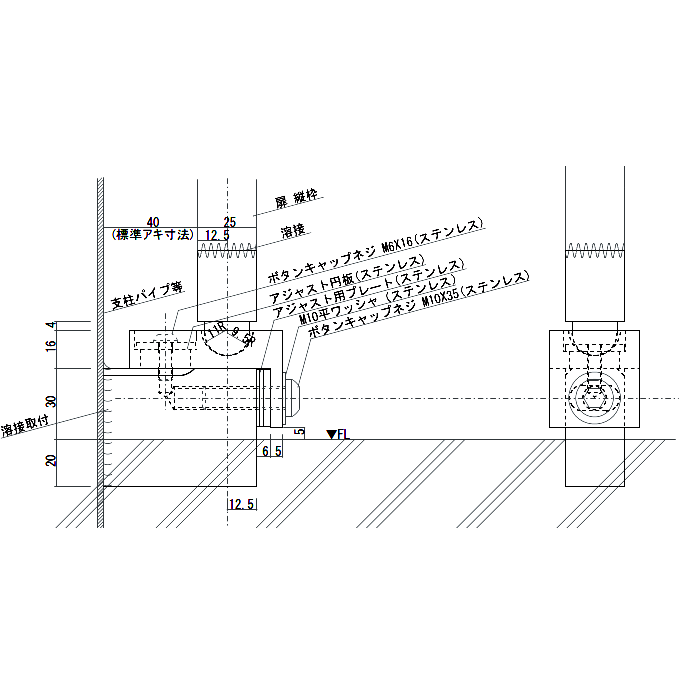

780.04.000-S
価格(税別)：￥20,160
在庫：標準
セット内容：
ピボット780.04.000 1台
ピボット受け777.04.000 1台
ピボット受け台781.04.000 1台
アジャストプレート779.04.000 1組
アジャスト円盤778.04.000 1枚
SUSボタンボルトM12X10と平ワッシャ 1組
SUSボタンボルトM6X20と平ワッシャ 1組
摘要：門扉下方のピボットヒンジの全パーツとネジ類を1セットにした商品です。
Vol.5カタログ掲載ページ：077ページ
