落とし棒と関連パーツ

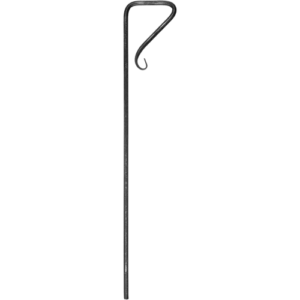

落とし棒(プレーン丸棒)
301.07.013
価格(税別)：￥2,340
在庫：在庫限り
製作技法・材質：
高さ：700mm
巾：120mm
使用材：Φ12mm
重量：0.90kg
301.07.015
価格(税別)：￥3,620
在庫：在庫限り
製作技法・材質：
高さ：700mm
巾：135mm
使用材：Φ16mm
重量：1.52kg
301.07.016
価格(税別)：￥7,560
在庫：在庫限り
製作技法・材質：
高さ：700mm
巾：140mm
使用材：Φ20mm
重量：2.43kg

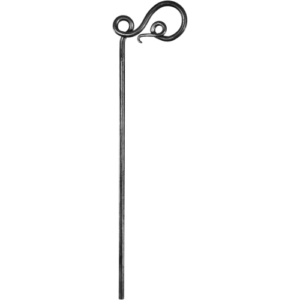

302.07.013
価格(税別)：￥4,030
在庫：在庫限り
製作技法・材質：熱間手加工
高さ：700mm
巾：150mm
使用材：Φ12mm
重量：0.93kg
302.07.015
価格(税別)：￥7,670
在庫：在庫限り
製作技法・材質：熱間手加工
高さ：700mm
巾：160mm
使用材：Φ16mm
重量：1.66kg
302.07.016
価格(税別)：￥10,270
在庫：在庫限り
製作技法・材質：熱間手加工
高さ：700mm
巾：165mm
使用材：Φ20mm
重量：2.58kg
摘要：両開き門扉の常閉側扉を閉めたまま固定するためのパーツで、使用するには落としガイド金具と落とし引掛け金具が必要です。抜取り防止機構のない簡易型です。
Vol.5カタログ掲載ページ：078ページ
落としガイド金具
351.04.013
価格(税別)：￥590
在庫：標準
製作技法・材質：プレス加工
高さ：47mm
巾：32mm
厚さ：6mm
A寸法：22mm
適合材：Φ12mm
重量：0.03kg
353.04.015
価格(税別)：￥720
在庫：標準
製作技法・材質：プレス加工
高さ：56mm
巾：37mm
厚さ：6mm
A寸法：27mm
適合材：Φ16mm
重量：0.04kg
354.04.016
価格(税別)：￥980
在庫：標準
製作技法・材質：プレス加工
高さ：60mm
巾：41mm
厚さ：6mm
A寸法：27mm
適合材：Φ20mm
重量：0.05kg
摘要：扉縦枠に溶接して、落とし棒が上下に動くガイドとして使用するパーツです。
Vol.5カタログ掲載ページ：078ページ

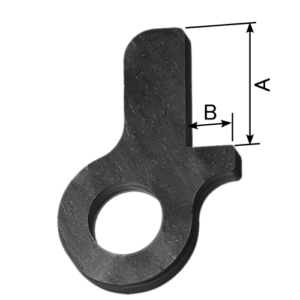

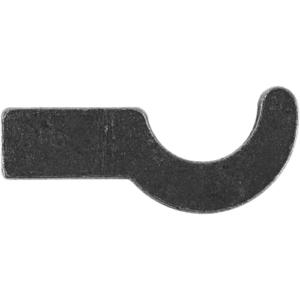

引掛け金具
355.04.000
価格(税別)：￥620
在庫：標準
製作技法・材質：プレス加工
高さ：26mm
長さ：65mm
厚さ：8mm
重量：0.04kg
摘要：扉開閉時などに落とし棒を引掛けて浮かしておくためのパーツです。
Vol.5カタログ掲載ページ：078ページ
ステンレス落とし棒と関連パーツ

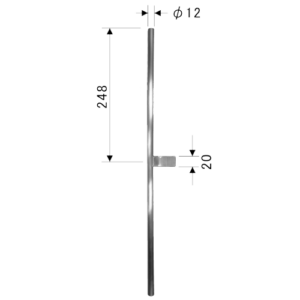

769.04.000
価格(税別)：￥3,420
在庫：標準
製作技法・材質：ステンレス加工
長さ：496mm
巾：58mm
使用材：Φ12mm
重量：0.48kg
摘要：中心にツマミがあり上下逆にすると左右勝手が変わります。
Vol.5カタログ掲載ページ：078ページ

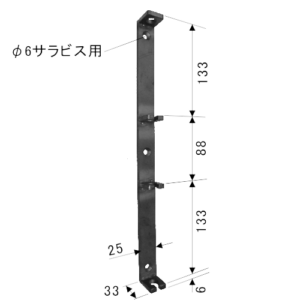

770.04.000
価格(税別)：￥7,380
在庫：標準
製作技法・材質：
長さ：360mm
巾：25mm
出巾：31mm
重量：0.49kg
摘要：ステンレス落とし棒769.04.000を上下させるためのガイドです。
Vol.5カタログ掲載ページ：078ページ

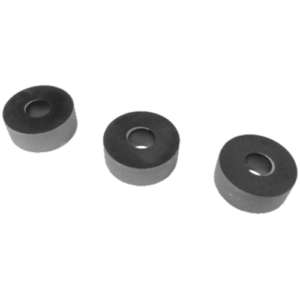

771.04.000
価格(税別)：￥1,190(3個入り)
在庫：標準
製作技法・材質：
直径：23mm
厚さ：9mm
重量：@0.024kg
摘要：落としガイド770.04.000を浮かせて取り付けるスペーサーです。3個一組です。
Vol.5カタログ掲載ページ：078ページ

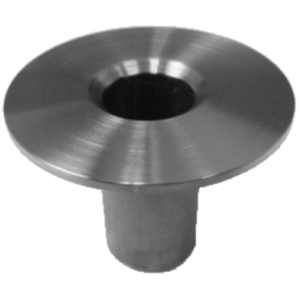

772.04.000
価格(税別)：￥1,980
在庫：標準
製作技法・材質：ステンレス加工
長さ：31.5mm
直径：Φ40mm
フランジ厚：1.5mm
重量：0.01kg
摘要：落とし棒769.04.000を床面に差し込んで固定させる穴(壷＝ツボ)用の化粧パーツです。
Φ12mmの落とし棒301.07.013、302.07.013でも利用できます。
Vol.5カタログ掲載ページ：078ページ

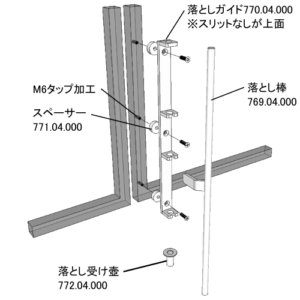

ステンレス落とし棒と関連パーツの使い方
◎ 落し棒769.04.000は、落としガイド770.04.000の中を上下にスライドして、両開き門扉の常閉側をロックしたり解除したりするためのものです。
◎ 扉同士の隙間を利用してツマミ部を差し込むことで、施錠時に２段目ガイド板より上には落し棒を上げることができない工夫がしてあります。
◎ 落としガイドのスリットのないほうを上面にすることで、扉ごと外さない限り、落とし棒が抜取れなくなっています。
◎ ツマミ部を中心に上下対称の長さなので、ひっくり返せば左右の勝手に対応します。床面と扉下の間隔は製作時の想定と現場の寸法違いがよくありますが、±15mmの調整が可能です。
◎ ステンレス製なので、摺動させても塗装が剥げたりしません。また、さび付いて動かなくなることもありません。
◎ スペーサーは、下枠が縦枠より幅が広い時、あるいはバンド巻きを跨ぐ必要があるときに使用します。
※ ご注意：

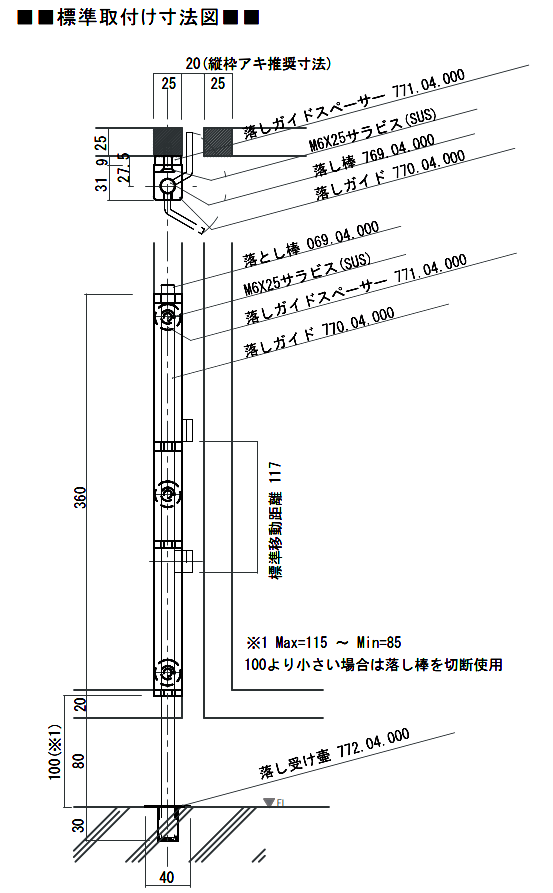

◎ 扉縦枠同士のアキ間隔、及び床から落としガイド下端までの寸法は、下図の推奨寸法に従って設計製作してください。また、施工した際にツマミ部が２段目のガイド板の直下までさがらない場合は、落とし棒の下端を切断調整してください。解除防止効果が働きません。
◎ 片開きの扉には原則使用しませんが、開け放して使う時などのアオリ止め等としても利用できます。
◎ 固定用穴(壷＝ツボ)の位置決めは、門扉吊込み工程すべての取付・調整が完了してから行ってください。
